点击图片查看原图 凸缘联轴器属于刚性联轴器，是把两个带有凸缘的半联轴器用普通平键分别与两轴连接，然后用螺栓把两个半联轴器连成 体，以传递运动和转矩。这种联轴器有两种主要的结构形式：靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩；靠 个半联轴器上的凸肩与另 个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用A 和B 的普通螺栓，转矩靠两个半联轴器结合面的摩擦力矩来传递。
简介

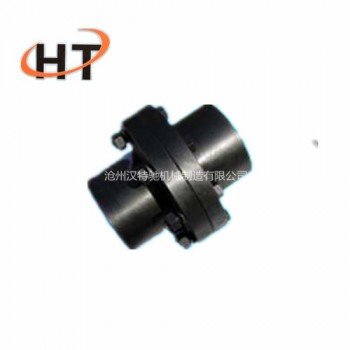

凸缘联轴器属于刚性联轴器，是把两个带有凸缘的半联轴器用普通平键分别与两轴连接，然后用螺栓把两个半联轴器连成 体，以传递运动和转矩。
结构形式
这种联轴器有两种主要的结构形式：靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩；靠 个半联轴器上的凸肩与另 个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用A 和B 的普通螺栓，转矩靠两个半联轴器结合面的摩擦力矩来传递。
凸缘联轴器的材料可用灰铸铁或碳钢，重载时或圆周速度大于30米/秒时应用铸钢或锻钢。
凸缘上各螺栓根据传递转矩的大小，可全部采用铰制孔用螺栓，或 半采用铰制孔用螺栓，另 半用普通螺栓。
